17M-15-49280 17M1549280 Partes de máquinas de engenharia D155A-6 D275A-5R

1. Detalhes rápidos da vedação 17M-15-49280:

2. 17M-15-49280 partes do grupo:

3. 17M-15-49280  foto:

4. Número da peça de serviço:

5. Perguntas frequentes

P: por que o anel de cobre está abrindo a fivela?

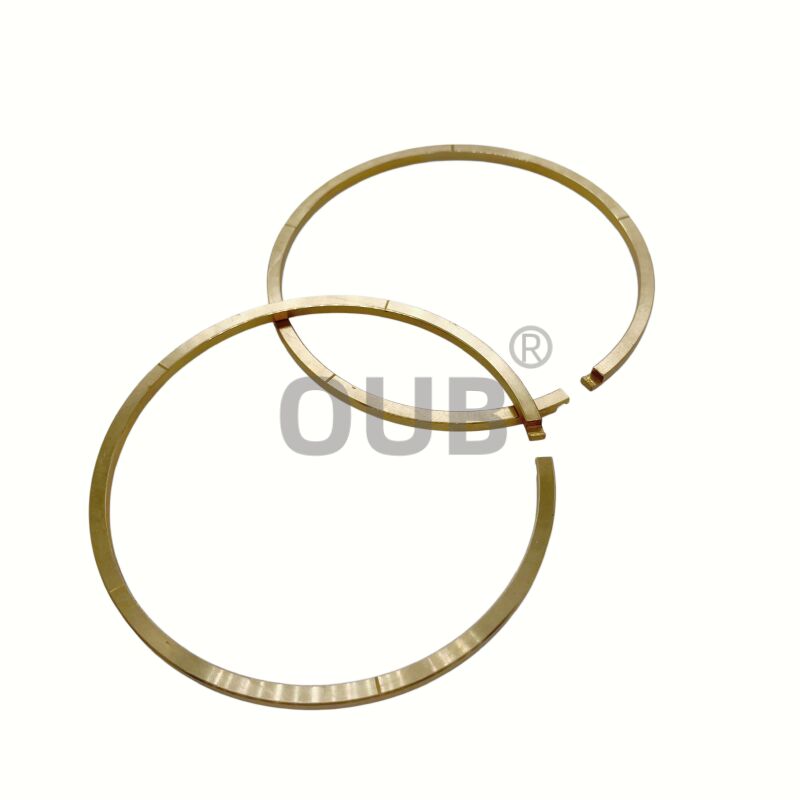

R: Este anel que você está vendo é um anel de vedação de junta de gancho (frequentemente referido nos manuais de peças como anel de vedação de metal). Em transmissões de equipamentos pesados, eles servem como vedações dinâmicas de distribuição de óleo em eixos rotativos - e essa abertura de "fivela" interligada é uma peça inteligente de engenharia projetada para resolver três grandes desafios mecânicos.

1. Ele permite a montagem sem esticar o metal, ao contrário de um anel de borracha elástica, um anel de cobre sólido, latão ou ferro fundido não pode esticar. Para instalá-lo, você deve deslizá-lo sobre o eixo de transmissão e soltá-lo em uma ranhura profunda e usinada.
2. Ele atua como um "anel de pistão" para bloquear o óleo de alta pressão. Esses anéis atuam como uma união rotativa, vedando o óleo de alta pressão que se move da caixa de transmissão estacionária para as passagens de óleo dentro do eixo giratório para engatar os pacotes de embreagem. sobrepor-se mecanicamente. Isso cria um caminho labiríntico que retém e bloqueia efetivamente o óleo, minimizando as quedas de pressão para que suas embreagens mudem de marcha com rapidez e firmeza.
3. Compensa a expansão de calor: As transmissões ficam incrivelmente quentes sob carga. Quando o cobre/metal aquece, ele se expande em circunferência.

P: Por que o bronze é usado neste anel de vedação do pistão?

R: O bronze oferece excelente resistência ao desgaste, alta capacidade de carga e lubrificação natural contra furos de cilindro de aço. Também possui boa condutividade térmica, reduzindo o acúmulo de calor durante a operação, e é resistente à corrosão de fluidos hidráulicos. Isso o torna ideal para aplicações pesadas e de alta pressão.

P: Como instalo este anel de vedação de pistão de bronze corretamente?

A: Expanda suavemente o anel bipartido (não estique demais nem deforme) e encaixe-o cuidadosamente na ranhura do pistão. Se estiver instalando vários anéis, escalone suas folgas divididas em 120° para evitar desvio de fluido. Use uma bucha de instalação cônica ao inserir o pistão no cilindro para evitar danificar as bordas do anel ou o furo.

P: Como instalo este anel de vedação do pistão corretamente?

R: Expanda o anel bipartido cuidadosamente com a mão ou com um expansor de anel adequado para evitar estiramento excessivo, deslize-o na ranhura do pistão, certifique-se de que ele fique plano sem torcer e, em seguida, escalone as folgas do anel se vários anéis forem usados ​​antes de montar o pistão no cilindro.

6. Exposição e Wearhous

Retentores de óleo, vedações hidráulicas, kits de vedação de cilindros e muito mais
