17M-15-49270 17M1549270 RING SEAL Partes de máquinas de engenharia D155A-5 D275A-5R

1Detalhes do selo 17M-15-49270:

2. 17M-15-49270 Partes do grupo:

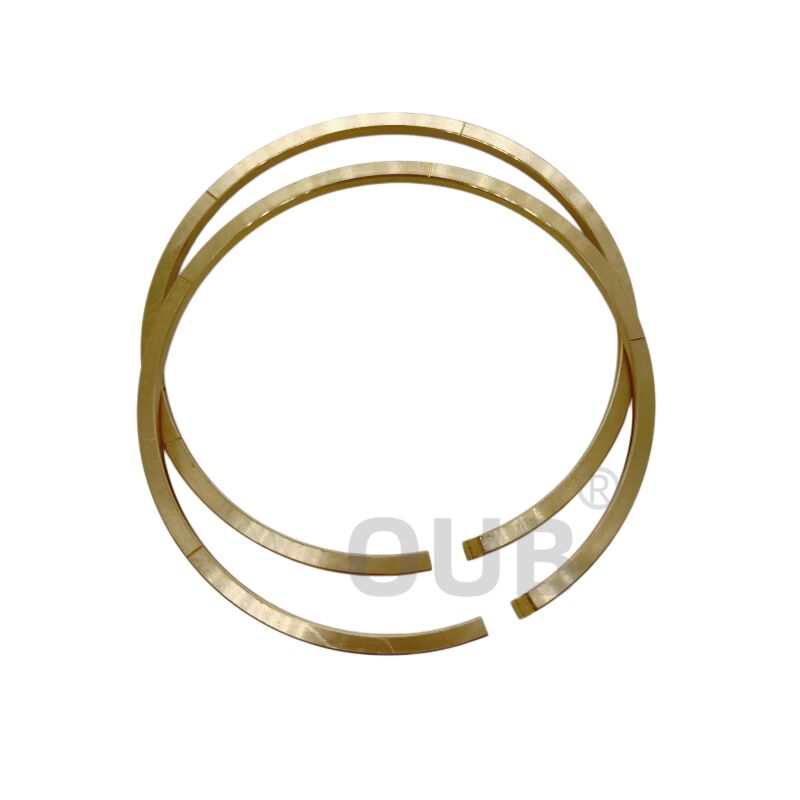

3. 17M-15-49270  Imagem:

4Número da peça de serviço:

5. FAQ
P: porque é que o anel de cobre está a abrir?

R: Este anel que você está olhando é um anel de vedação de gancho (muitas vezes referido em manuais de peças como um anel de vedação de metal).Estes servem como selos dinâmicos de entrega de óleo em eixos rotativos e que a abertura de "braco" interligado é um pedaço inteligente de engenharia projetado para resolver 3 grandes desafios mecânicos.

• 1Permite a montagem sem alongar o metal, ao contrário de um anel de borracha elástica, um anel sólido de cobre, latão ou ferro fundido não pode esticar.Você tem que deslizar-lo sobre o eixo da transmissão e deixá-lo cair em um profundoA abertura da fivela permite desenganchar com cuidado a junção, expandir o anel apenas o suficiente para passar sobre o diâmetro do eixo,e apertá-lo com segurança no sulco sem dobrar permanentemente, deformando, ou quebrando o metal.
• 2Funciona como um "anel de pistão" para bloquear o óleo de alta pressão.vedação do óleo de alta pressão movendo-se da caixa de transmissão estacionária para as passagens de óleo dentro do eixo de rotação para ligar os pacotes de embreagemUma vez dentro do furo, o anel se expande para fora contra a parede da caixa.Um simples corte diagonal ou uma abertura reta permitiria que uma enorme quantidade de óleo pressurizado sangrasse através da aberturaO desenho da fivela interligada força as duas extremidades a se sobreporem mecanicamente, criando um caminho labiríntico que efetivamente prende e bloqueia o óleo.Minimizando as quedas de pressão para que as embreagens mudem de marcha com rapidez e firmeza.
• 3Compensa a expansão térmica: as transmissões ficam incrivelmente quentes sob carga.

P: Quanto tempo dura normalmente um anel de vedação de pistão de bronze?

R: Em condições normais de funcionamento com fluido limpo e alinhamento adequado, um anel de bronze de alta qualidade pode durar 5.000 a 10.000 horas de funcionamento, dependendo da carga e da taxa de ciclo.

6Exposição e portaria

Selo de óleo, selo hidráulico, kit de selos de cilindros e muito mais.
