425-15-19270 4251519270 RING,SEAL DO D375A-3A D275A-2

1. Detalhes rápidos do selo 425-15-19270:

2. 425-15-19270 partes do grupo:

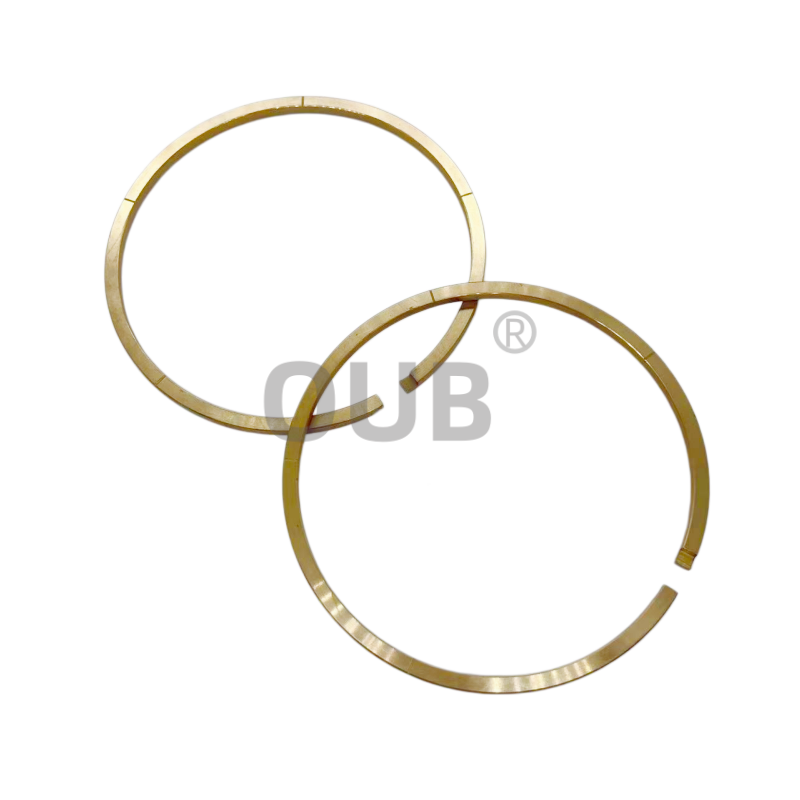

3. 425-15-19270  foto:

4. Número da peça de serviço:

5. Perguntas frequentes

P: Para qual modelo de carregadeira de rodas pesadas este anel de vedação de pistão 425-15-19270 foi projetado e qual desempenho de vedação de dupla ação essa vedação de pistão composta de três peças oferece dentro do cilindro hidráulico da transmissão?
R: Este anel de vedação de pistão OEM genuíno marcado com 425-15-19270 é compatível exclusivamente com carregadeiras de rodas grandes WA600-6, instaladas no pistão de mudança dentro do cilindro hidráulico da transmissão principal. O pistão de transmissão suporta movimento alternativo bidirecional contínuo sob alta pressão de transmissão de longo prazo durante o armazenamento de minério em plena carga, transporte de rochas em montanhas e operações de carregamento de carga a granel portuária. Ela sofre frequentes picos de pressão instantâneos, erosão mista do óleo hidráulico da transmissão de alta temperatura e pequenos detritos de desgaste metálico, bem como flutuações de temperatura externa durante todo o ano entre as minas alpinas no inverno frio e a operação contínua no verão quente. Este conjunto de vedação de pistão composto três em um consiste em um anel de vedação principal de PTFE preenchido com grafite, anéis de apoio antiextrusão de poliamida de dupla face e um energizador elástico HNBR, proporcionando isolamento bidirecional estável de fluido dentro do cilindro de transmissão. Ele bloqueia efetivamente o óleo hidráulico de alta pressão de cruzar ambos os lados do pistão para evitar falhas nas mudanças, resposta lenta da marcha e perda de potência da transmissão; os anéis antiextrusão emparelhados evitam que o corpo de vedação de PTFE macio seja comprimido nas pequenas folgas da ranhura do pistão sob pressão máxima, enquanto o energizador HNBR integrado fornece força de pré-aperto radial duradoura para compensar a microabrasão do anel de PTFE após um longo percurso alternativo. Todos os componentes são de tamanhos independentes, sem montagem mista, adequados para revisão completa de desmontagem da transmissão em grandes oficinas de manutenção de minas a céu aberto e estações de serviço de máquinas pesadas portuárias, reduzindo significativamente o tempo de inatividade do equipamento causado por vazamento da vedação da transmissão.

P: Quais são as principais vantagens do material composto deste anel de vedação de pistão de PTFE em comparação com as vedações de pistão de borracha simples usadas nas transmissões de carregadeiras de rodas WA600-6 de reposição?
R: O pistão de transmissão das carregadeiras de rodas grandes WA600-6 alterna milhões de vezes por mês sob alta pressão hidráulica sustentada de 28–35Mpa, imerso em óleo de transmissão antidesgaste de alta temperatura misturado com partículas finas de metal durante todo o ano e exposto a ambientes de trabalho alternados frios e quentes com grandes diferenças de temperatura. O corpo de vedação principal de PTFE preenchido com grafite combina coeficiente de atrito ultrabaixo, resistência de alta pressão e desempenho anti-riscos que a borracha NBR ou PU simples comum não consegue alcançar; o enchimento de grafite distribuído uniformemente dentro do PTFE forma uma camada autolubrificante durante o movimento alternativo, reduzindo efetivamente os arranhões de fricção seca entre a vedação e a parede interna do cilindro e não incha, amolece ou deforma após imersão prolongada em óleo de transmissão de alta temperatura. Os anéis de apoio de poliamida de fibra de vidro reforçada de dupla face possuem rigidez compressiva ultra-alta, que pode suportar impacto de pressão de pico instantâneo sem dobrar ou quebrar, resolvendo fundamentalmente o problema de falha de extrusão de vedações de borracha únicas sob alta pressão. O energizador elástico HNBR mantém uma tensão elástica estável em baixas temperaturas ambientes de até -40°C, evitando o afrouxamento da vedação e o vazamento de óleo causado pelo endurecimento da borracha em minas no inverno. Esta estrutura composta de três materiais prolonga a vida útil geral da vedação do pistão em mais de 95% em comparação com as vedações de pistão de borracha simples comuns e reduz os custos frequentes de substituição repetida para os proprietários de frotas.

P: Como os técnicos de manutenção podem distinguir rapidamente cada componente deste conjunto de anéis de vedação de pistão 425-15-19270 através de cores, texturas e diferenças estruturais no local?
R: O anel de vedação do pistão principal de PTFE preenchido com grafite é um anel sólido cinza escuro fosco com textura fina e uniforme de grãos de grafite na superfície, superfície deslizante lisa sem sensação pegajosa de borracha e adota seção transversal retangular simétrica para vedação bidirecional. Dois anéis de apoio anti-extrusão de poliamida reforçada independentes são anéis divididos finos, duros, brancos leitosos, com textura rígida óbvia, mais duros e mais leves que a borracha, colocados em ambos os lados do anel principal de PTFE para bloquear as lacunas de extrusão. O anel de vedação do energizador elástico HNBR correspondente é uma peça de borracha circular elástica preta fosca com toque macio, instalada na ranhura interna do anel de PTFE para fornecer tensão radial contínua. Cada componente é gravado com códigos de tamanho a laser em miniatura correspondentes às dimensões da ranhura do pistão da transmissão WA600-6, que podem ser rapidamente identificados e classificados durante a desmontagem completa da transmissão. As vedações de substituição de borracha simples inferiores não possuem anéis rígidos antiextrusão separados, a superfície é lisa e com resíduo de agente desmoldante pegajoso, estrutura integrada de borracha preta única sem anéis de apoio divididos e não possuem códigos de marcação de tamanho claros nas peças.

P: Que faixa completa de condições de trabalho de pressão, velocidade e temperatura este anel de vedação de pistão composto de três materiais pode suportar para manter a vedação de transmissão estável de longo prazo para carregadeiras de rodas pesadas WA600-6?
R: Este conjunto completo de anel de vedação de pistão pode operar continuamente sob pressão hidráulica de transmissão estável de 28–35Mpa e suportar picos de pressão instantâneos de até 42Mpa sem deformação por extrusão ou danos ao lábio de vedação. A velocidade de deslizamento alternativo máxima permitida do pistão atinge 0,8 m/s, adaptando-se às frequentes mudanças rápidas de marcha de carregadeiras de rodas de carga pesada. A faixa de temperatura de trabalho estável aplicável cobre -40 ° C ~ + 135 ° C, combinando totalmente com a partida a frio em baixa temperatura de minas alpinas a céu aberto no inverno e operação de transmissão contínua em alta temperatura por longas horas no verão. O anel principal de grafite PTFE, os anéis de apoio de poliamida e o energizador HNBR resistem ao envelhecimento e ao endurecimento após milhões de ciclos alternativos e repetidas alternâncias frio-quente, mantendo zero vazamento cruzado interno do óleo hidráulico da transmissão durante todo o ano. O design do anel de apoio dividido também evita que pequenos detritos metálicos arranhem o corpo de vedação principal, reduzindo efetivamente o atraso anormal na mudança de transmissão e as falhas de atenuação de energia causadas pelo desgaste da vedação.
